RFJX-Ⅱ型橡胶接头防拉脱限位装置

名称:橡胶接头防拉脱限位装置
型号:RFJX-Ⅱ型
   巩义市宏兴管道设备厂是专业设计生产橡胶接头防拉脱限位装置的企业,本厂拥有各种成型设备、自动化橡胶接头生产线和完善的实验和检测设备,实行全方位全过程的质量控制。我们以“品质尽善尽美,服务尽心尽力”为指导思想。为用户提供优质的产品和良好的服务。本厂生产的橡胶接头防拉脱限位装置,设计独特、结构新颖合理,质优价廉。手机:15617555777,热线电话:0371-64019555
产品说明:

    限位装置与可曲挠橡胶接头合理搭配使用,在管道—般连接中或在有位移要求的管线线路中使用时,能起到限定位移量的作用。当可曲挠橡胶接头与泵、阀相连接使用时,在可曲挠橡胶接头上配用限位装置,可起到传力作用,是钢制传力接头的理想替代产品。

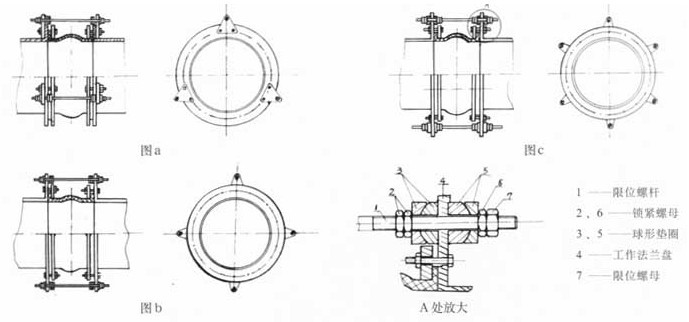

限位装置的形式有三种
A型—限位螺杆紧固在管道法兰盘上(见图a)
B型—限位螺杆焊接在管道法兰盘上(见图b)
以上两种形式均可将橡胶接头的位移量限制在用户所需要的范围之内。
当用户只允许橡胶接头存在径向位移而不允许有轴向位移时,限位装置实质上就是一种轴向定位器,即我厂所规定的C型(见图C)
注意:可曲挠橡胶接头一般可以承受其工作压力而产生轴向负荷与径向扭曲是不需要限位器与定位器的。


RFJX-Ⅱ型橡胶接头防拉脱限位装置

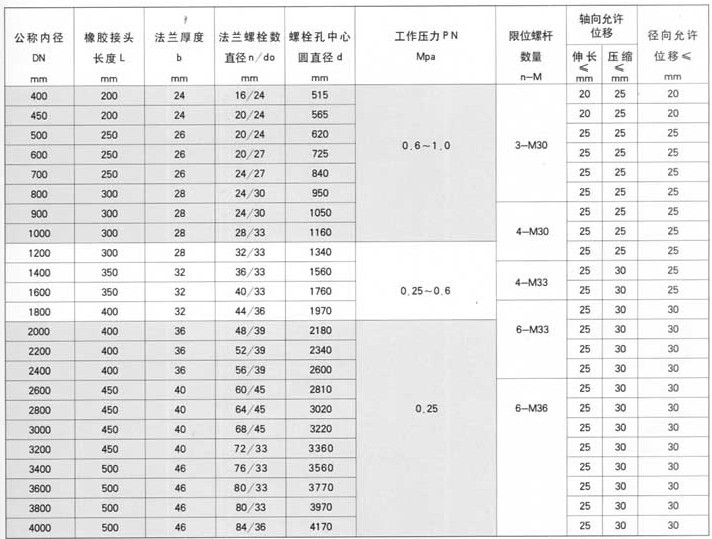

RFJX-Ⅱ型橡胶接头防拉脱限位装置技术参数
